    SLM2106B
    600V, 450mA/950mA 高低边驱动
    样片申请
    SLM2106B Datasheet
    产品概述
    产品特性
    安规认证
    典型应用图
    产品概述

    SLM2106B是一款高压、高速的功率MOSFET和IGBT驱动器，它提供独立的高边、低边输出驱动信号。采用专有的高压集成电路和锁存免疫CMOS技术，提供可靠的单芯片驱动方案。逻辑输入电平与标准CMOS或LSTTL输出兼容，最低支持3.3V逻辑。输出驱动器具有高脉冲电流缓冲级，以减小驱动器交叉导通。浮动通道可用于驱动高边配置的N型沟道功率MOSFET或IGBT，工作电压可高达600V。

    产品特性

    为自举供电设计的浮动通道

    全电压范围运行达600V

    允许瞬态负电压，不受dV/dt影响

    驱动电源范围从10V到20V

    欠压闭锁

    3.3V，5V和15V逻辑兼容

    两通道间匹配传输延时

    典型开通/关断延时：160ns/220ns

    典型驱动电流：450mA/950mA

    输入输出同相

    SOP8封装

    安规认证

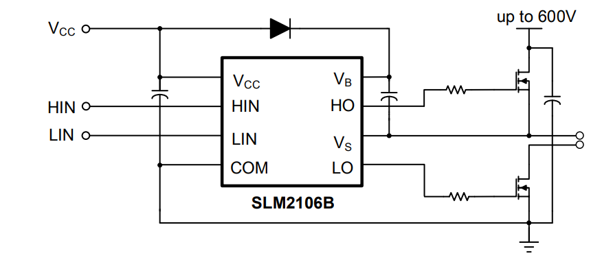

    典型应用图


    产品参数表

    展开过滤器
    Part Number Power Switch IOH/IOL (A) Bus voltage（Max）（V） Input VCC (V) Ton/Toff Typ(ns) Tr/Tf Typ(ns) Delay Match Max(ns) Operating Temp（℃） Package Group Packing/QTY
    SLM2106BCA-13GTRIGBT/ MOSFET0.45/0.9560010-20160/22045/1830-40-125SOP8Reel/2500
    应用案例
